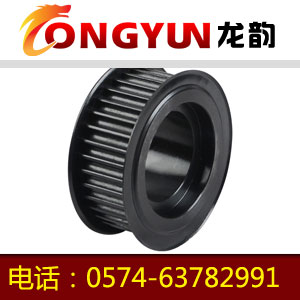

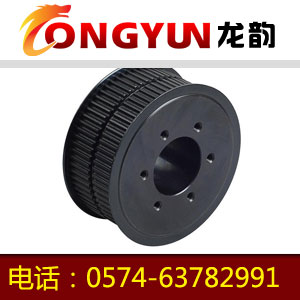

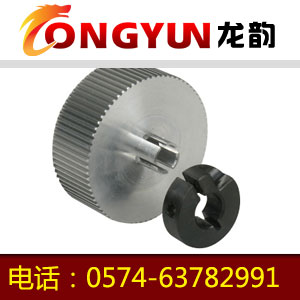

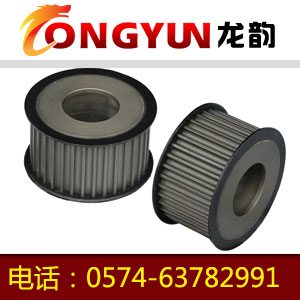

HTD圓弧齒同步帶輪齒形分類：HTD2M型、HTD3M型、HTD5M型、HTD8M型、HTD14M型、HTD20M型
HTD圓弧齒同步帶輪原材料：一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。
HTD圓弧齒同步帶輪表面處理：本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。
1、我廠生產的HTD圓弧齒同步帶輪既為國產化設備的HTD圓弧齒同步帶配套，又能代替進口HTD圓弧齒同步帶輪使用。
2、用戶定制HTD圓弧齒同步帶輪，請提供帶輪圖紙（圖中可不必繪制帶輪的齒形尺寸），我廠也可按用戶提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為用戶繪制帶輪圖紙。
3、我廠HTD圓弧齒同步帶輪完全可以按照用戶需求加工，同樣我廠也可以為用戶制定圖紙。

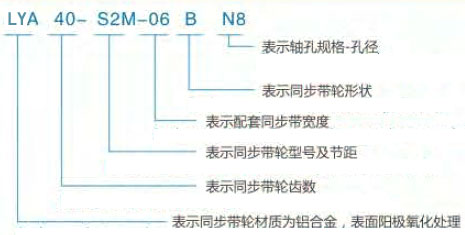

表示方法	代號	材料	表面處理
	LYA	鋁合金	本色陽極氧化
	LYZ		硬質氧化
	LYH		不處理
	LYY	45#鋼	發黑處理
	LYD		鍍鋅處理
	LYM		不處理

標準鍵槽尺寸表（dH7：表示內孔尺寸；bJS9：表示鍵槽寬度；t公差：表示鍵槽深度
型號	dH7		bJS9		t公差		型號	dH7		bJS9		t公差		型號	dH7		bJS9		t公差
N8	8	+0.015 0	3	±0.0125	1.4	+0.1 0	N23	23	+0.021 0	8	±0.018	3.3	+0.2 0	N38	38	+0.025 0	10	±0.018	3.3	+0.2 0
N10	10						N24	24						N39	39		12	±0.0215
NK10	10	+0.018 0	4	±0.015	1.8		N25	25						N40	40
N11	11						N26	26						N41	41
N12	12				2.3		N27	27						N42	42
N13	13						N28	28						N43	43
N14	14		5				N29	29						N44	44
N15	15						N30	30						N45	45		14		3.8
N16	16						N31	31						N46	46
N17	17						N32	32	+0.025 0	10				N47	47
N18	18		6		2.8		N33	33						N48	48
N19	19	+0.021 0					N34	34						N49	49
N20	20						N35	35						N50	50
N21	21						N36	35
N22	22						N37	37
注：當軸孔為10、鍵槽寬為4.0MM，鍵槽深1.8MM時，軸孔用NK10表示

槽型	節距 pb	齒槽深 hg	齒槽圓弧半徑 R	齒頂圓半角 r1	齒槽寬 s	兩倍節頂距 2δ	齒形角
3M	3	1.28	0.91	0.26~0.35	1.90	0.762	≈14°
5M	5	2.16	1.56	0.48~0.52	3.25	1.144	≈14°
8M	8	3.54	2.57	0.78~0.84	5.35	1.372	≈14°
14M	14	6.20	4.65	1.36~1.50	9.80	2.794	≈14°
20M	20	8.60	6.84	1.95~2.25	14.80	4.320	≈14°
