高精度2GT同步帶輪

【生產材料】：45#鋼、鋁合金、鑄鐵、黃銅等
【加工設備】：數控車床、滾齒機等
【供貨周期】：3~10天
【應用領域】：機械、紡織、精密儀器儀表、石油化工、通訊電纜等

我們龍韻傳動生產的2GT同步帶輪既為國產化設備的2GT同步帶配套，又能代替進口2GT同步帶輪使用。如果您定制2GT同步帶輪，請?zhí)峁л唸D紙（圖中可不必繪制帶輪的齒形尺寸），我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙；也可為您提供測繪帶輪等服務。

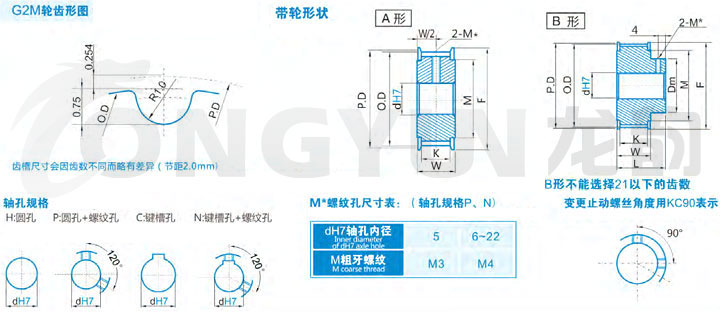

高精度2GT同步帶輪規格型號介紹
高精度2GT同步帶輪基本額定功率表
【關注度：】

標準同步帶寬度	K	W	L
04=4MM	5	8.3	16
06=6MM	7	10.3	18
09=9MM	10	13.3	21

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	輪轂直徑Dm	內孔dH7
							H		P		C\|N
							A形	B形狀	A形	B形狀	A形	B形狀
G2M*14	A	8.91	8.40	12	6		3
G2M*15		9.55	9.04	12	6		3\|4
G2M*16		10.19	9.68	14	7		3\|4
G2M*18		11.46	10.95	14	7		4\|5
G2M*20		12.73	12.22	16	9.5		4~6
G2M*21		13.37	12.86	18	11		4~6
G2M*22	A\|B	14.01	13.50	18	11	8	4~6	4
G2M*24		15.28	14.77	20	12	10	5~7	5
G2M*25		15.92	15.41	20	12	10	5~7	5~7
G2M*26		16.55	16.04	23	13	10	5~8	5~8
G2M*28		17.83	17.32	23	13	10	5~8	5~8
G2M*30		19.10	18.59	23	13	11	5~8	5~8
G2M*32		20.37	19.86	25	16	13	5~10	5~8	5~10	5\|6
G2M*34		21.65	21.14	25	16	14	6~10	6~10	6~10	6~8
G2M*36		22.92	22.41	28	18	14	6~10	6~10	6~10	6~8
G2M*38		24.19	23.68	28	18	16	6~10	6~10	6~10	6~8	8
G2M*40		25.46	24.95	31	20	17	6~12	6~13	6~12	6~10	8\|10
G2M*44		28.01	27.50	33	22	19	6~5	5	6~13	6~12	8~11
G2M*48		30.56	30.05	35	24	22	8~17	8~16	8~15	8~12	8~13	8
G2M*50		31.83	31.32	35	24	22	8~17	8~16	8~16	8~12	8~14	8
G2M*60		38.20	37.69	44	32	28	8~24	8~24	8~22	8~22	8~19	8~14
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。詳情咨詢客服：0574-63782991
